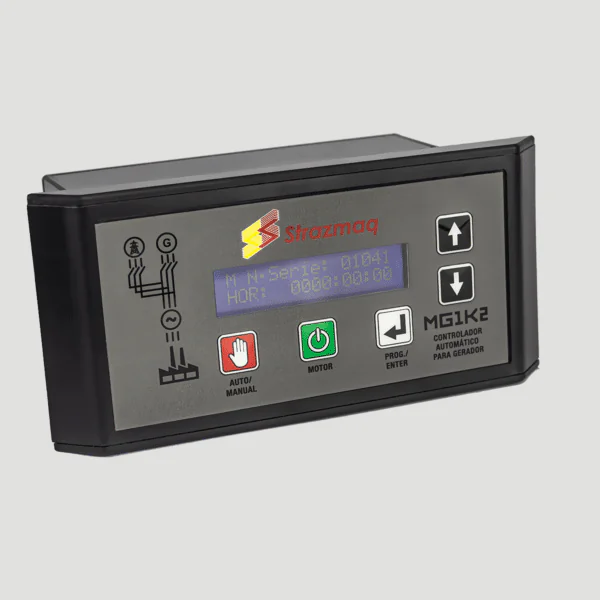

USCA MG1K2 – CONTROLADOR PARA GERADOR

Não acompanha transformador de corrente específico

Especificações Técnicas:

Tipo: Unidade de Supervisão de Corrente Alternada (USCA)

Modelo: MG1K2

Aplicação: QTA para Geradores de Energia

Sistema: Transferência Automática, Monitoramento e Proteção das grandezas do GMG (Grupo Motor-Gerador).

Configuração: Automático OU Partida Chave Externa OU Manual/Monitoramento

Alimentação: DC 8 à 15 volts (CC – corrente contínua)

Transformador de Corrente ESPECÍFICO (TC): /0,2A (Strazmaq) ou /0,5A (Strazmaq)

Características Gerais:

A USCA é um Aparelho para Controle Automático para Grupos-Geradores, sinônimos: módulo eletrônico controlador, módulo controlador, controladora digital para geradores, IHM etc. A aplicação principal deste módulo de controle automático é Transferência Automática entre REDE e Grupo-Gerador, Monitoramento e Proteção do sistema. Versão anterior ao novo modelo da Strazmaq USCA MG6001, produto também com ampla utilização no mercado, melhorado ao longo dos anos, compatível com os modelos: ST1KMG, MG3000, MG4000, MG100 e MG1001.

Dimensões:

– Dimensões da USCA (CxLxP): 171x80x88 mm (considerando a aba frontal)

– Profundidade dentro do painel: ~74 mm (desconsiderando conector)

– Furação para fixação em painel: ~140×70 mm

Parametrização/Leitura sinais AC:

– Monitoramento da REDE de concessionária de energia por presença ou ausência das fases

– Protege contra sobrecorrente do GERADOR, leitura dos TC’s;

– Corrente elétrica: até 1000A

– GERADOR – valor de referência e desvio para tensão AC (VRS, VST, VTR), corrente elétrica fases: R, S, T, frequência em Hz.

Programação em Geral, principais:

– horímetro (0000:00:00)

– Número de partidas acumulativo gravado em EEPROM (0000)

– Armazena as últimas 16 Falhas

– Configuração de todos os tempos envolvidos na Automação

– Status do Conjunto, Configuração de Temporização da Partida, Sistema de Proteção, Relógio (não possui bateria interna), Relação de Transformador de corrente, Bóia de Combustível, Horário de Trabalho, Horário de Ponta (com transferência), Partida Programada Semanal (com ou sem transferência), Aviso de Manutenção Preventiva.

Outras características:

– Leituras dos sinais dos sensores do Motor à Combustão: óleo, temperatura, nível de água, combustível (boia – 0 à 50 ohms), D+ Alternador, bateria;

– Produto compacto, fácil manuseio, adaptável em qualquer modelo de gerador com versatilidade para programação conforme os requisitos do cliente

– Amplamente utilizado em Quadros de Transferência Automática (QTA).

– Garantia do Produto: 1 ano contra defeito de fabricação.

OBS.: Esta venda é apenas do Módulo, não inclui o chicote de automação para USCA. Esta USCA não permite comunicação com os outros módulos para monitoramento remoto.
