QUADRO DE AUTOMACAO PARA BOMBA DE PISCINA (3CV) 20A BIFASICO

Especificações Técnicas:

Tipo: QUADRO PARA ACIONAMENTO DE BOMBA ELETRICA

Modelo: RELE PROGRAMAVEL HORAS/DIA DA SEMANA

Transferência: CONTATOR

Sistema de Energia: Bifásico

Tensão (OPÇÕES): 220V

Potência: 3CV

Corrente: 20A

Características Gerais:

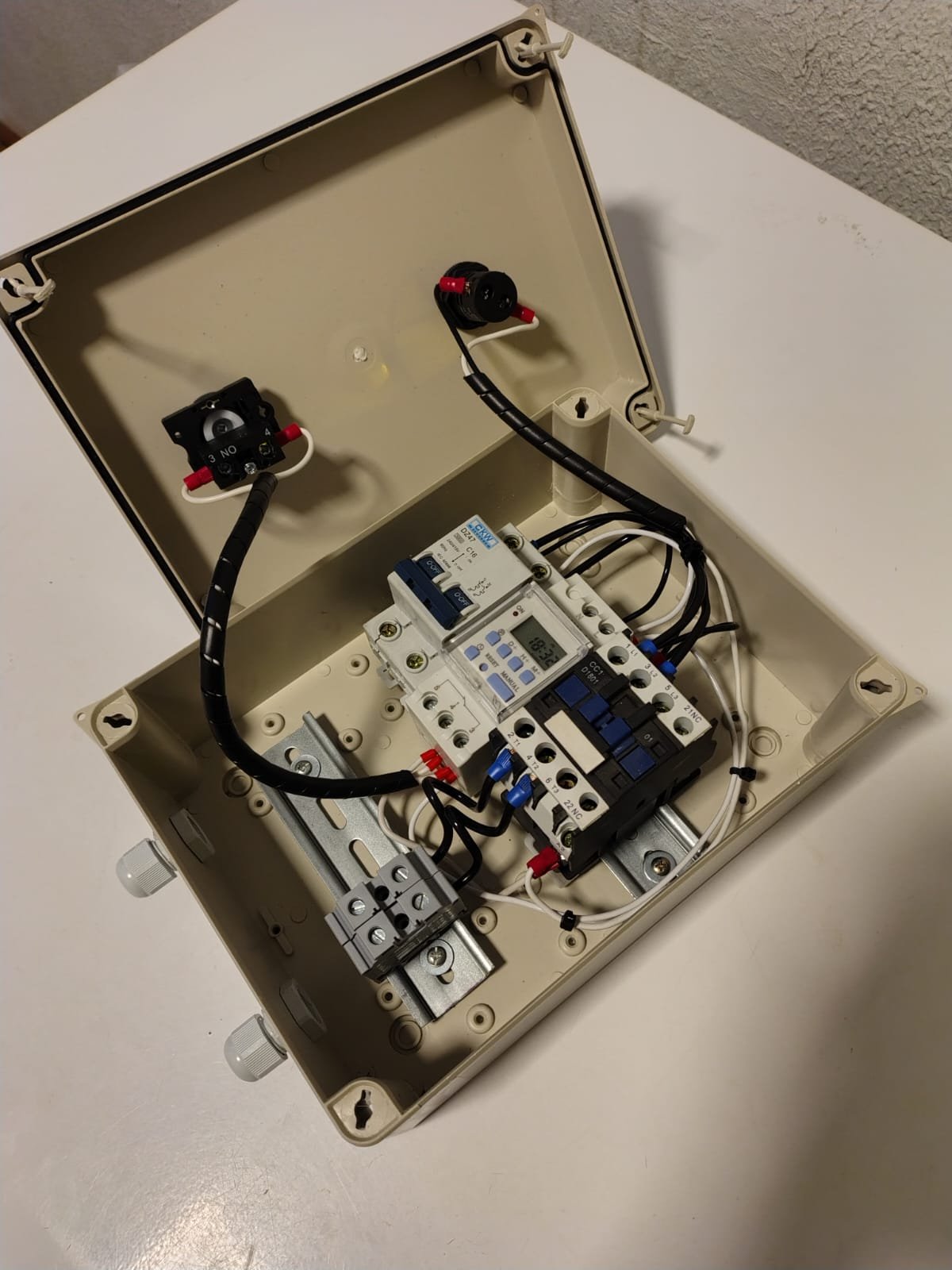

O Quadro de Automação para Bomba de Piscina (QABP) proporciona a ligação da bomba de piscina ou, simplesmente uma bomba elétrica, utilizando um relé programável horas/dias da semana para acionamento de um dispositivo Contator 18A. Pode-se selecionar uma configuração predefinida do relé, escolhendo uma dentre várias opções de ligação, como: dia sim dia não, todos os dias, 2 vezes por semana, entre outros. Os fios para alimentação da bomba elétrica, da rede de concessionária de energia, são conectados no minidisjuntor bifásico de 20A, entrada do painel, e a saída para a bomba é conectada em bornes para cabos de até 10mm². Os cabos entram no painel por meio de prensa-cabo. O painel possui indicação de “bomba ligada” por um sinaleiro e pode-se energizar a bomba automaticamente pelo relé ou, manualmente, manuseando uma chave seletora.

Características Específicas:

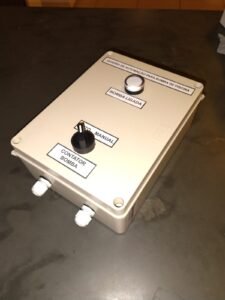

– Dimensões do Painel: 234 x 174 x 90 mm (quadro de plástico)

– Controlador: Relé Programável horas/dias da semana importado

– Relé Programável possui sistema de bateria interna.

– Operação Manual / Automático: Selecionável por Chave Seletora Externa

– Proteção: Minidisjuntor Bipolar de 20A (usado também com a função de desligamento do quadro, pois a chave seletora tem somente 2 funções: AUTO e MANUAL).

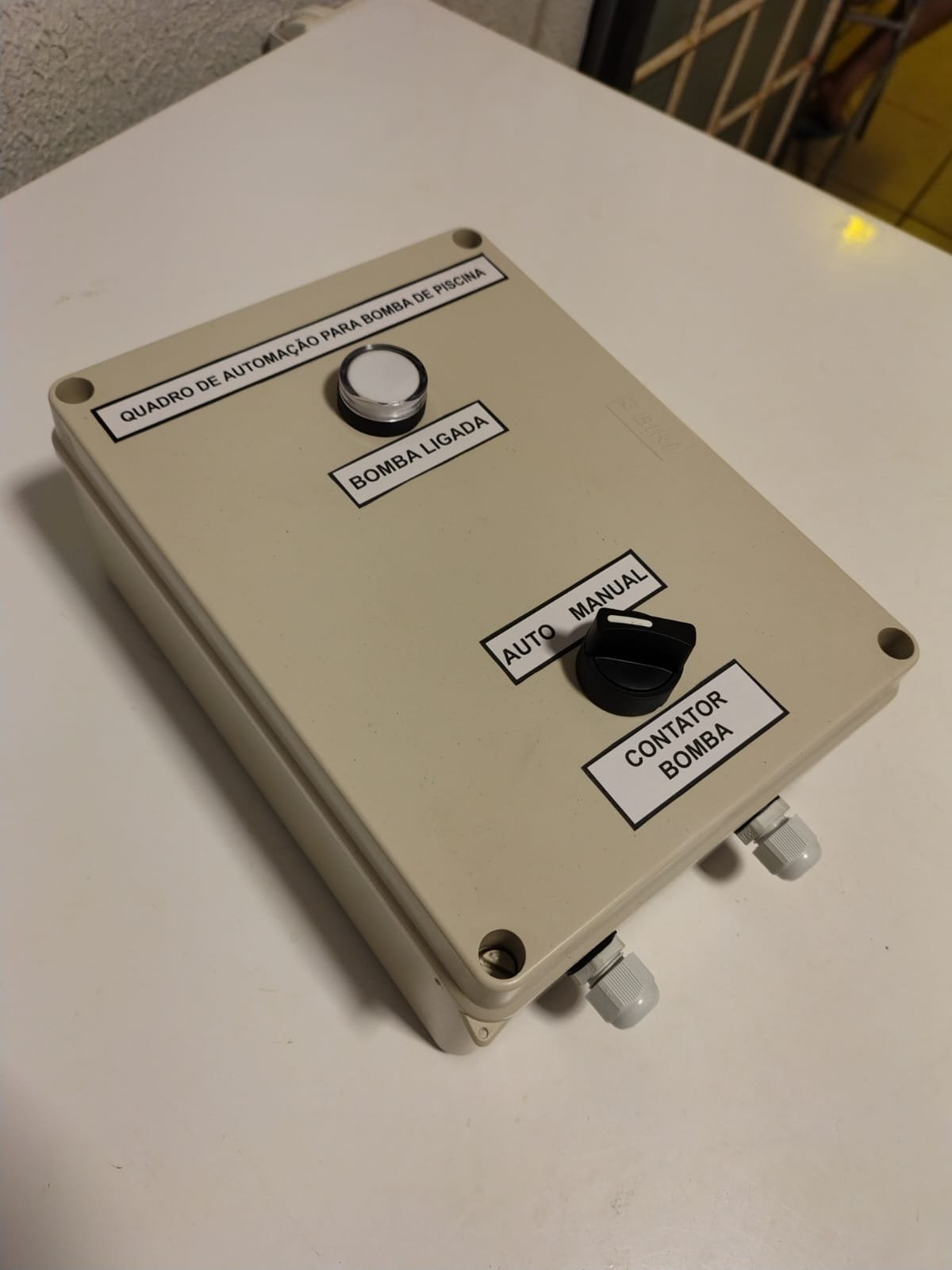

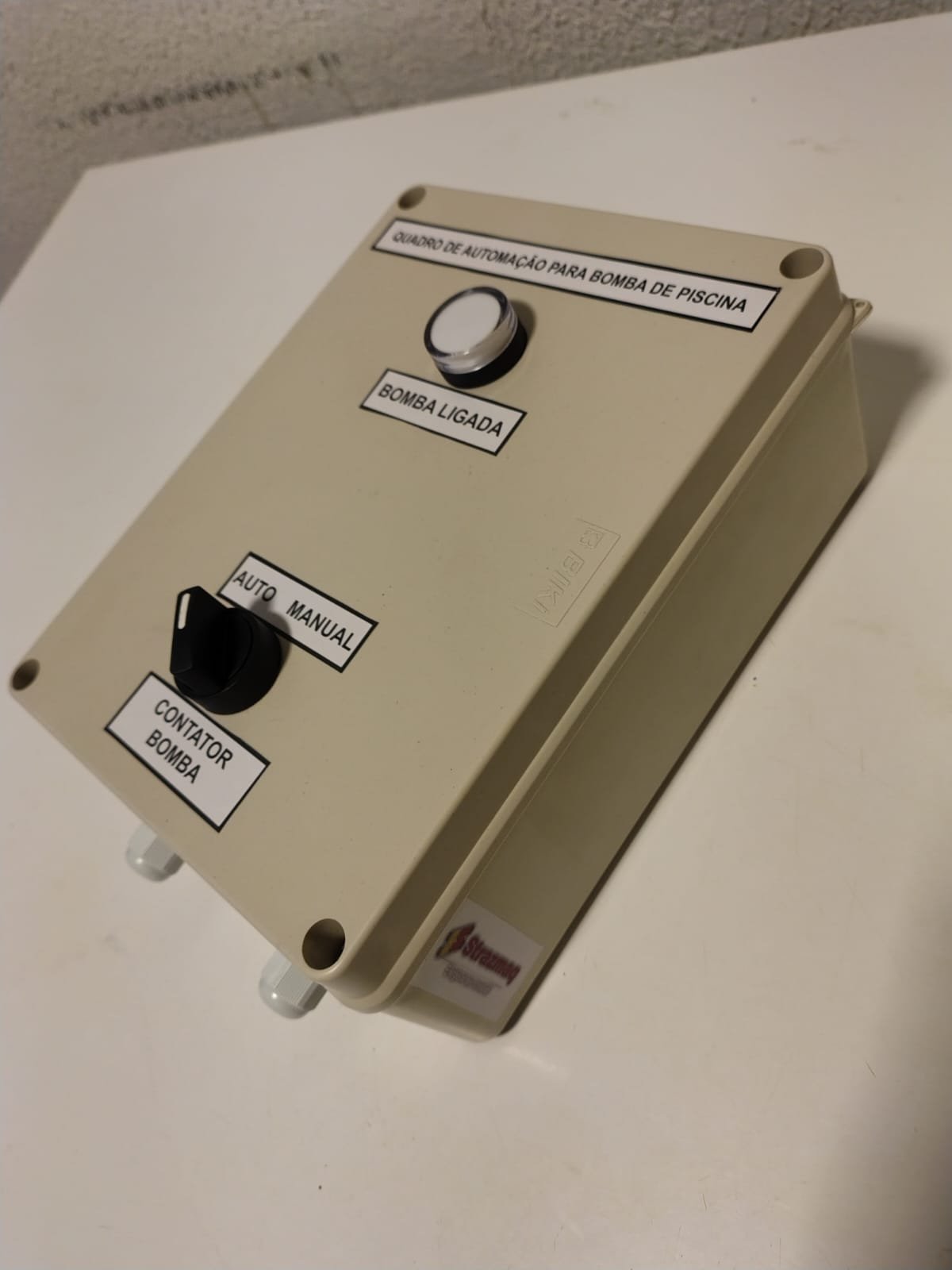

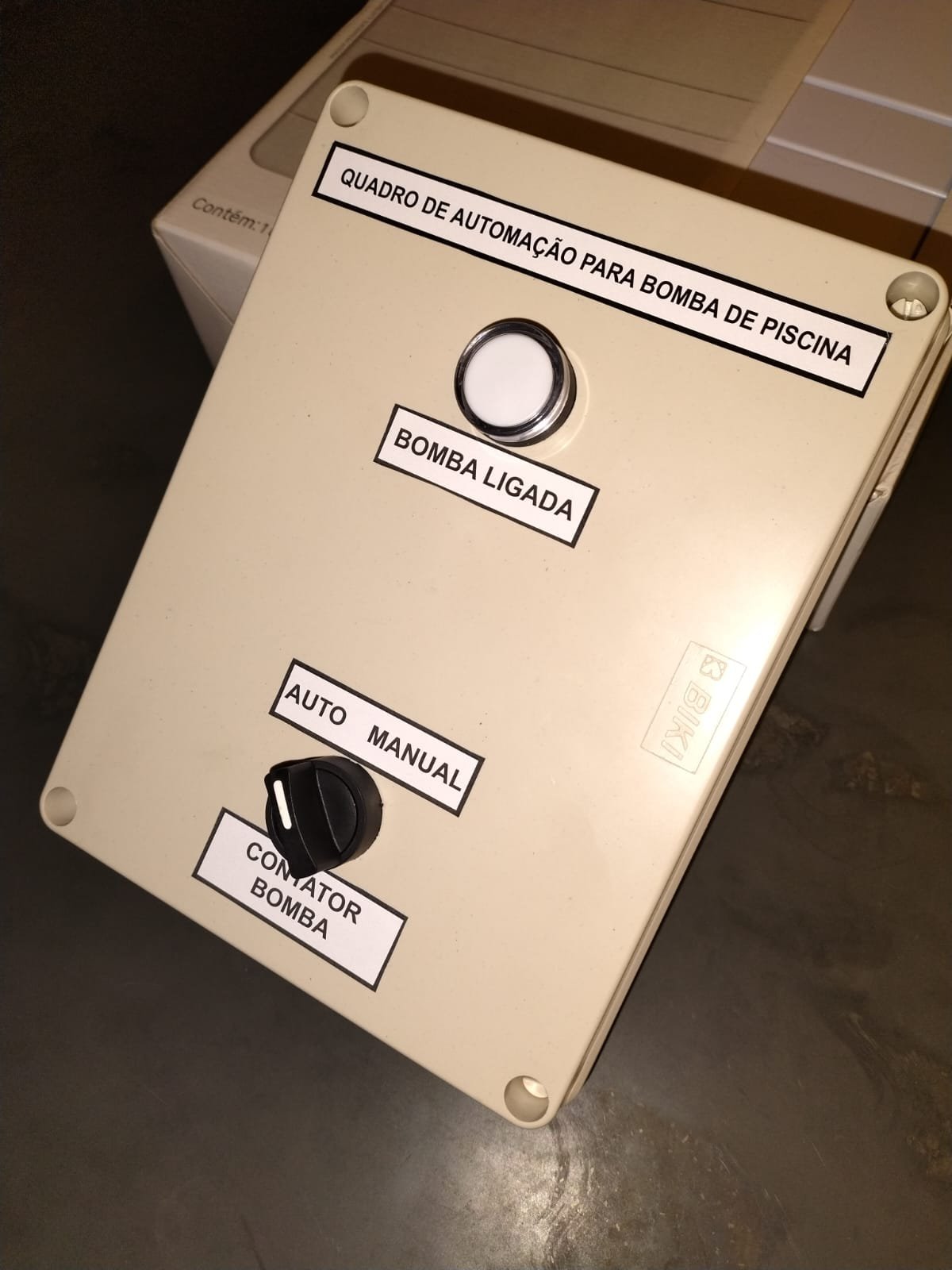

– Interface do Painel: Sinaleiro indicação de “Bomba Ligada”

– Não inclui acessórios / não inclui chicotes e cabos de comando

– Prensa-cabo para ligação de 2 cabos unipolares de 10,0mm²: um para Entrada e outro para Saída

– Conexão de Cabos externos: até 10mm² (ligação em minidisjuntor e bornes SAK)

– Alimentação do Painel: CA: 220VAC

– Garantia do Produto: 3 meses contra defeito de fabricação.
